創作立場聲明：本文旨在如何優雅地利用手中現有產品。所有產品皆為自購。或有二手產品，請注意。
前言：
這次折騰的目的完全不是為了美觀或者遊戲啥的，純粹是工作需要。
公司配發的Thinkpad X1 Carbon，
小燒的是5代Carbon X1，用的時7代的低壓U。i5-7200U-2核4線程，8GB內存不可擴展。順便貼一下R15的跑分：2百多分，是不是感覺很弱雞。雖說很輕便方便出差，但是大部分時間一直在當作台式機使用。

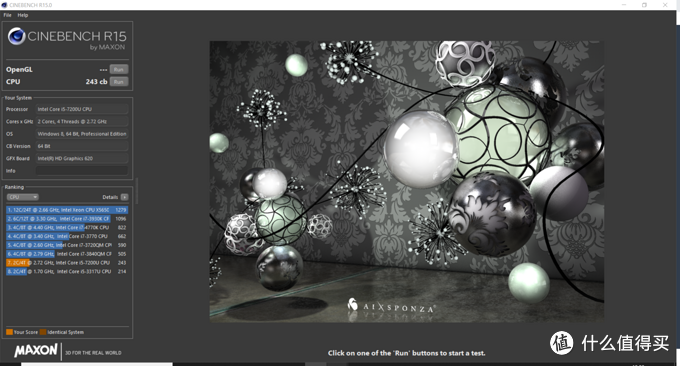

X1的R15跑分
由於無法擴展內存，因此只能一邊用著捉急的8G內存，一邊心裡默默mmp。工作也不是什麼很繁重，大部分時間是offce以及網頁。由於自己有不關頁面的習慣，所以Chrome這個吃內存怪獸長期將電腦的內存中佔用率推高到接近100%，這個時候電腦會出現明顯卡頓。
作為一個專業的音響人，怎麼能夠容忍這樣的情況發生。由於是公司使用，又不想將自己又貴又好的台式機搬過去，再說太大了也不好移動。因此想用裝一個又便宜又小，便於隨身攜帶，關鍵要內存大，CPU核心多的工作用小電腦。
接下來折騰開始
首先選平台
新平台（什麼10代酷睿，2代Zen，HEDT）一律PASS，原有無他，一個字，貴！（其實是為了自己的一堆閒置的服務器配件找理由）。
剩下的就是一些老平台：
* E3的V2 V3一直是張大媽的常客，由於一直屬於網紅產品，所以性能好一些的U價格並不十分美麗，而且普通的DDR3（UDIMM）的容量上不去，因此PASS。
* 老的3代4代i7存在上面一樣的問題，性能配不上現在的價格，而且現存的老闆子都年歲已高。
當然，如果手中有類上面兩類平台的閒置，可以用起來。
於是目光又轉向了E5服務器平台，畢竟上面的東西只要大船靠岸之後，都是便宜又大碗。
注意：X79之前的平台不建議選擇，架構、製程、功耗等都已經遠遠落後於時代。
X99平台

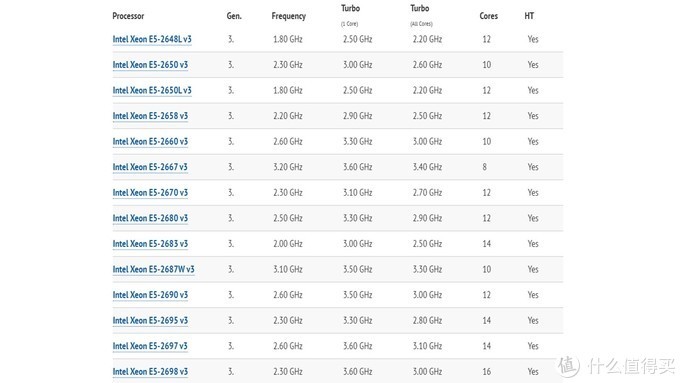

E5 V3的大船早已靠岸，其實X99是最符合這次裝機的平台，U便宜，性能高。也有廠家在做ITX的主板。可能唯一的缺點就是DDR4的REG ECC的會比DDR3內存要貴。部分E5 V3的CPU列表如下（不全，來自CPU-MONKEY，最強的18核型號未包括）
X79平台

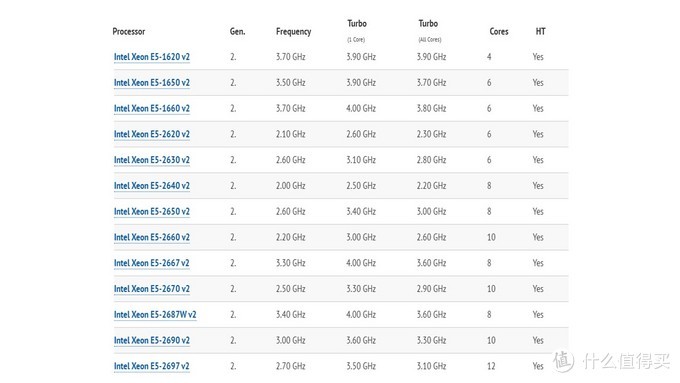

E5 V2依然能戰，多核心加上4通道內存，以及REG ECC的DDR3在價格和容量上的優勢。平常的辦公與網頁多開絕對沒有任何問題。多核性能本來就是E5平台的強項。部分E5 V2的CPU列表如下（不全，來自CPU-MONKEY）
選擇E5平台的理由：

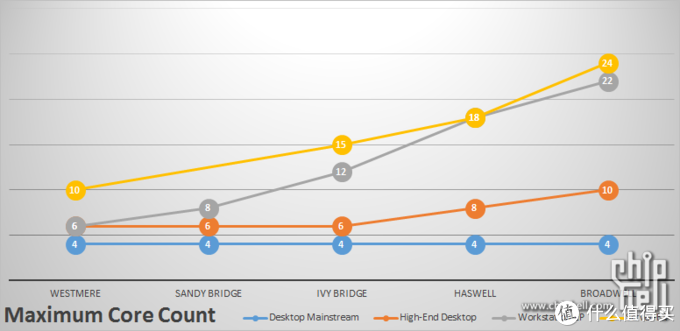

在AMD二度YES！之前，普通消費者一直詬病牙膏廠擠了那麼多年的牙膏，真的是這樣嘛？讓我們來看看Chiphell的大神整理的這張圖。原帖如果有興趣的話可以通讀，學到很多關於E5服務器平台的知識。
上圖中藍色線條是普通台式機平台，橘色是HEDT高端桌面平台，灰色是工作站平台（最高4CPU並行），黃色是服務器平台（最高8CPU並行），
最右邊的Broadwell代表了大家熟悉的5代的Intel CPU平台。依次類推，Haswell代表4代，Ivy Bridge代表3代。前面說到的E5 V3和V2分別屬於Haswell和Ivy Bridge平台，全部採用了22nm的製程。與Intel祖傳的14nm製程在數字上僅僅相差一代。
從上面的這張圖可以看出，Intel的擠牙膏僅僅限於主流的台式機平台，祖傳的4核心8線程一直延續到7代酷睿，也就是i7-7700K這代。直到8代開始，才羞答答的又增加了2個核心到6核12線程，直到最近幾年AMD開始YES起來，才年年增加核心數量，牙膏管差點擠爆。
而在利潤頗豐的服務器平台，Intel的策略就完全不同，能堆核心數就直接往上堆，絕對不會有一絲一毫的保留。E5 V3版本的最高核心數量一下子來到了18核心36線程，裝好以後就開始數框框吧。
這裡順便說一句，看看淘寶上那些賣祖傳i7-3xxx，4xxx-4核心8線程CPU的價格。可能唯一能夠解釋就是Intel的U是理財產品，放著保值。完全與它們的性能不搭邊。
Intel在E5 V3和V2那個年代還是高歌猛進的，看上圖中的Tick-tock策略執行的是多麼的嚴格而步伐穩健。但是從2014年1月開始到現在的6年間，只是在不斷打磨14nm。10nm製程到現在還是小規模使用。馬上就要發售的10代i系列，依然還是那祖傳的14nm。在製程上止步不前的感覺有些心酸。
總之一句話，其實3代和4代的英特爾的CPU，在性能上與現在的差距並不大。這個差距，在E5平台上，完全可以被多核心以及更多的內存通道所彌補。更不用說大船靠岸後的性價比。
主板選擇
那麼阻礙多數人選擇E5 CPU的障礙在哪裡呢？在小燒看來，除了對於洋垃圾的莫名懼怕之外，主板的選擇是很大的一個原因。
由於是服務器平台，所以主板選擇並不像主流桌面平台那樣百花齊放，各種的品牌，版型，價位都有得選。一般E5 CPU，常見的搭配是
1. 服務器主板
2. HEDT的主板。
這兩個平台的的選擇面不多，價位不低，而且還只有二手。讓很多人望而卻步。
搭配E5 V2，請搜“X79平台”，
搭配E5 V3，請搜索“X99平台”。
對應常用的超微Supermicro的型號，V2請搜“X9”打頭主板，V3請搜”X10“打頭主板。

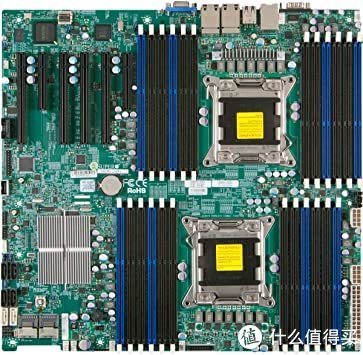

常見的E5主板畫風是這樣的：
沒錯，E5的精華就是雙路CPU，人多力量大。但是雙路U主板的體型，別說什麼ITX、MATX機箱，連普通的ATX機箱也不一定能進。更不用說還需要一些奇葩的諸如雙8Pin供電，螺絲孔位對不上等問題。
那麼能放入小機箱的主板呢？經過尋尋覓覓，基本確認：
* 支持E5 V2 的X79平台，沒有大廠出的小板可以選擇，最小基本都是ATX，連MATX都很少見。
* 支持E5 V3的X99平台，有那麼一兩塊官方出品的小板，但是價格麼。。。

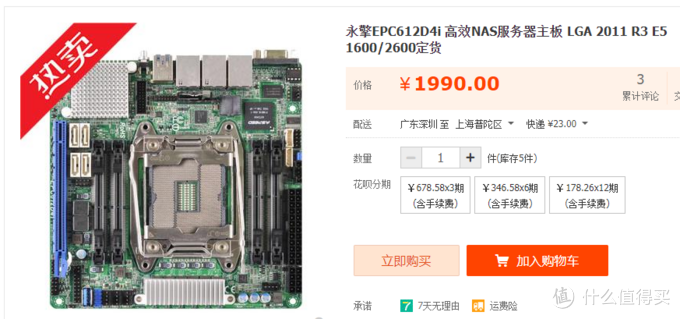

要找小板妖板，必須是永擎。超微在似乎在後面一代2066接口的時候出過ITX的小板。
嗯，說到這裡，似乎這次DIY進入了死胡同。但是柳暗花明又一村。估計經常玩服務器U的人也猜到了，就是俗稱”寨板“的國產非正規品牌主板。
看到這裡估計很多值友就要關網頁了。
的確，寨板長期以來不受待見，一方面是由於設計或者用料關係，穩定性比較差，一方面是人們對於未知事物的恐懼。
但是如果不用寨板的話，這次的DIY就沒法進行下去了，算了，看在價錢的份上，全新才300不到，買不了吃虧買不了上當，還有三年保修，就這麼辦吧。（後面實際使用下來還是穩定的）
於是，淘寶上一種X79的寨板就進入了視線，最後選了一款銷量比較大的x南X79主板，M-ATX的板型，但是尺寸出奇的小，只有213x168mm，正正好好的絲毫不差的放進酷魚S3的機箱內。
主板的基本佈局是這樣的：
裝機：
配件清單如下（附目前參考價格）：
CPU： E5 2650 V2 （淘寶300左右）
主板：x南X79 MATX (淘寶268）
內存：三星RDIMM DDR3 1333 16G X 2(淘寶約300元）
硬盤：Crucial M500 240G(亮機用，後期換成三星PM981，300元）
顯卡：亮機卡（算50元吧）
電源：台達400瓦小1U（淘寶大眼仔改靜音，80金牌，160元）
機箱：酷魚S3（鹹魚2手，帶16x顯卡延長線後來沒用上，220元）
顯卡延長線：PCIEX4(淘寶定制，30CM長度，118元）
散熱器： 2011 CPU專用（鹹魚入手，10元）
風扇： Nidec 8015薄扇子（閒置，後來換成包豪斯air上拆下的1225，不要錢）
總價控制在1600左右。其實除了主板、機箱以及顯卡延長線，其餘都是閒置部件。
1. 安裝CPU

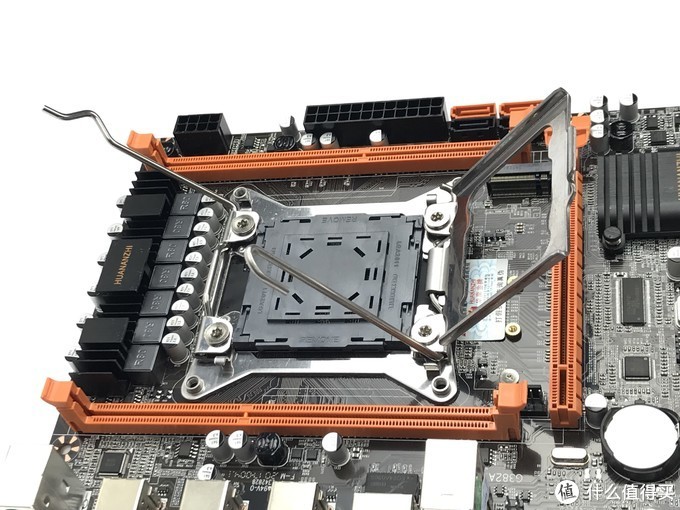

2011插槽的CPU和常見的115x的不同，除了針數多一些之外，CPU的固定方式也不太相同，有兩根槓桿，打開和合上註意順序。可以看到CPU插槽用了富士康（其實是沒得選，CPU插槽常見就Foxconn和LOTES）

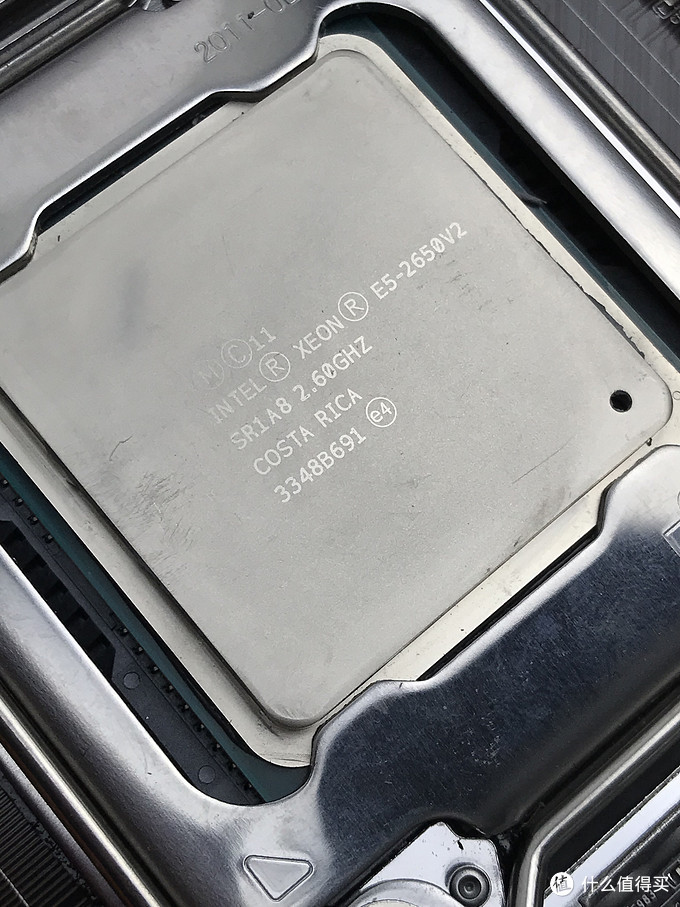

裝入CPU，安裝方式與小一些的115x平台並無不同，對著角上的三角小箭頭放入就行，然後將CPU固定，卡緊。更大一些的服務器U，比如EPYC的TR4插槽，其實沒有了那個輔助的CPU托架，也是可以放入的，細心就可以了，CPU插槽損壞了，基本很難修復。

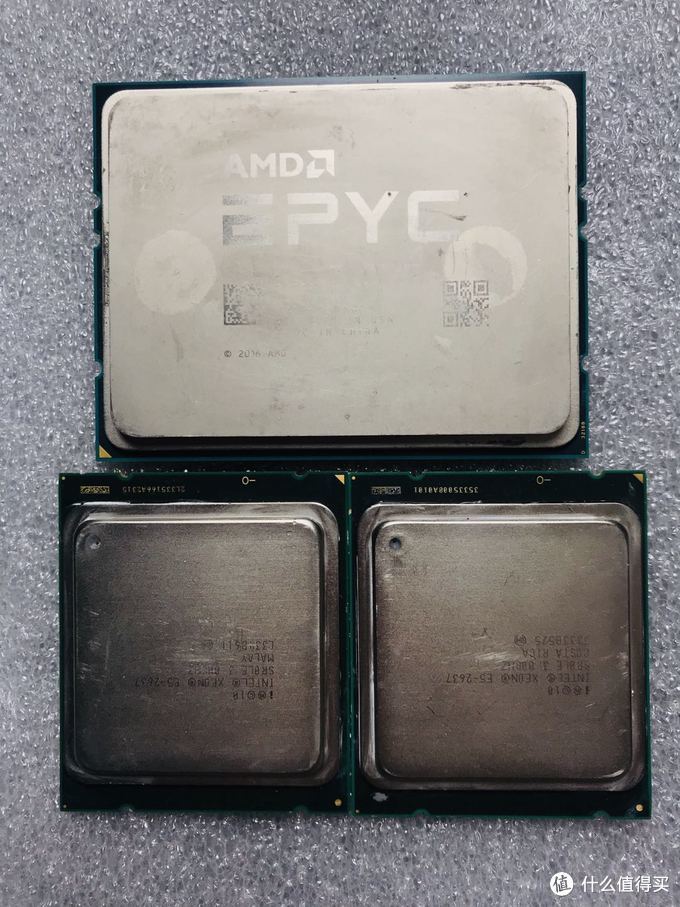

順便放一張EPYC的TR4與E5 V3的2011的大小比較。接下來還會有EPYC平台DIY的文章，做個廣告。

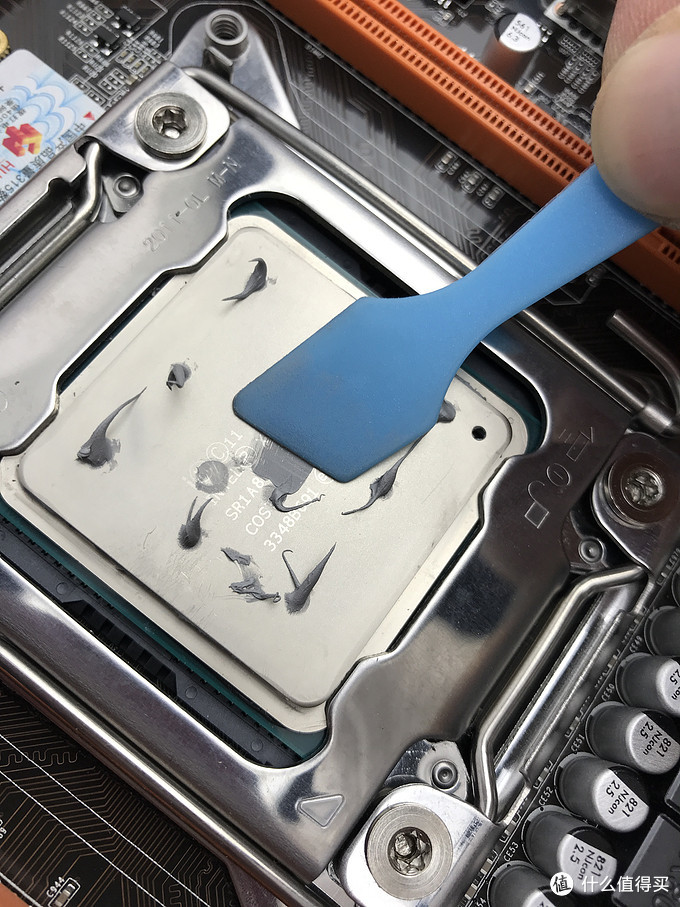

塗上矽脂，信越的水泥矽脂，慢慢抹勻，可以持續很久不會幹掉。
2. 上散熱器
說實話，這個散熱器還是有些驚喜的。原來還一直愁找不到合適的超薄散熱器，塞進這個ITX小機箱。因為常見的超薄散熱都沒有2011的扣具。結果差一點買了淘寶常見的2011的銅底+鼓風機式的均熱底板散熱。

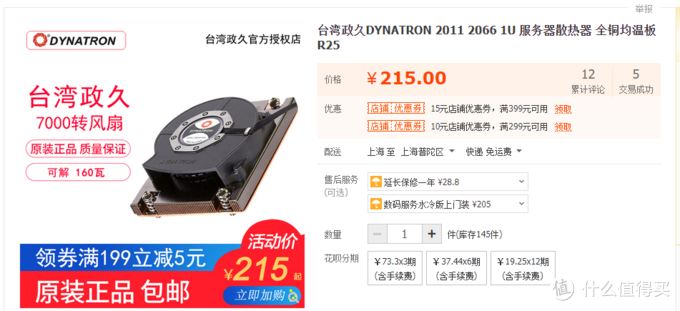

其中比較高級的恐怕就是這個政久的，號稱能壓制160瓦。但是一看轉（jia）速（ge），我縮了。最大7000轉，這個小風扇，還不飛起來啊。順便說一句，還有一大堆國產的類似結構的，大約70元。
逛著逛著，我發現了她，10元，只要10元，雖然不帶風扇，郵費還要10元。但是都10元了，還要什麼自行車。風扇自己解決就行。

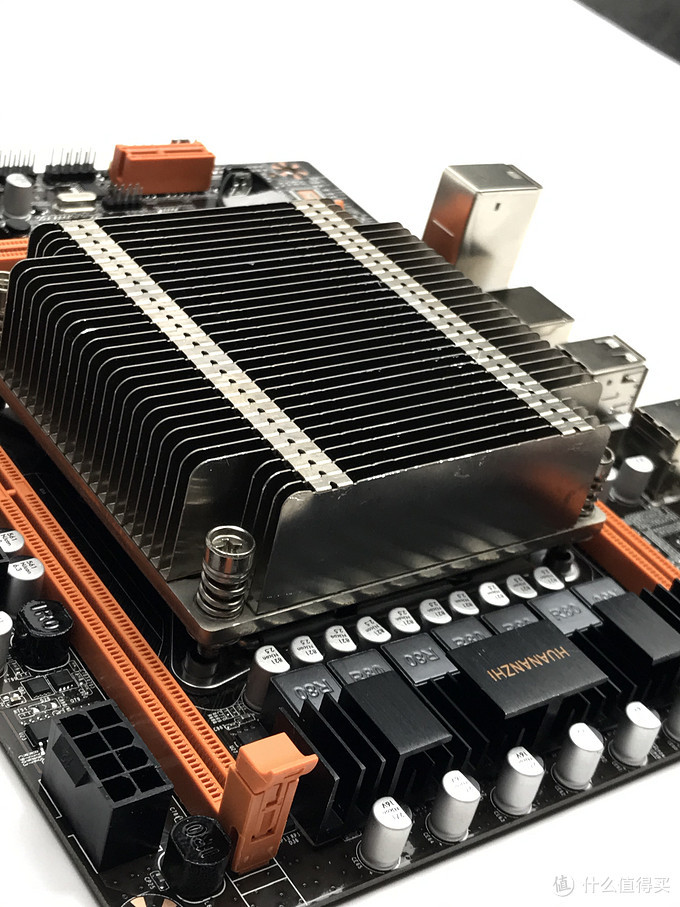

到手一看，非常新，

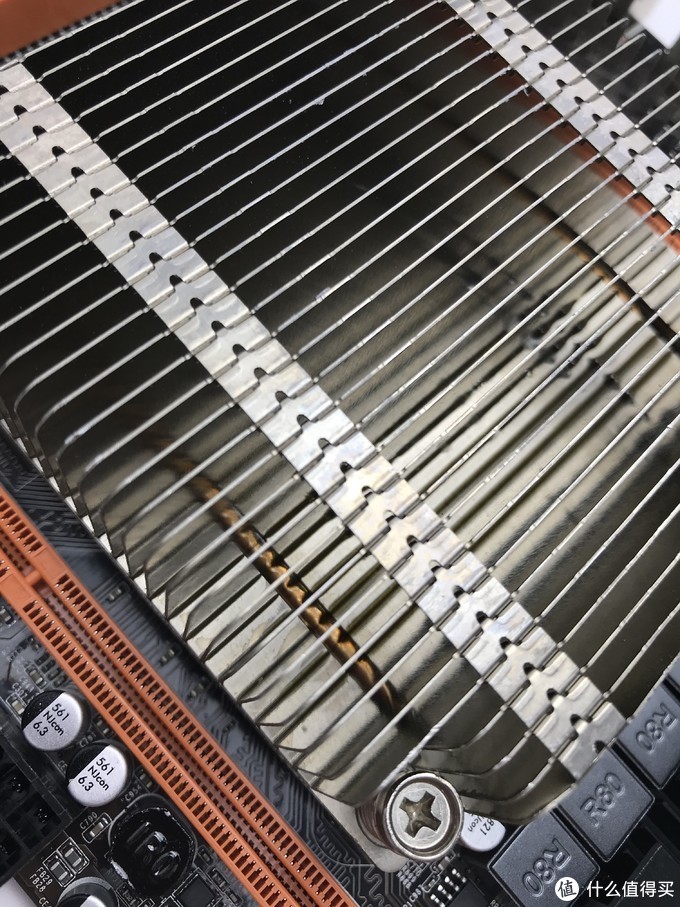

仔細一看，居然還是帶熱管的，感覺瞬間賺了幾百萬。

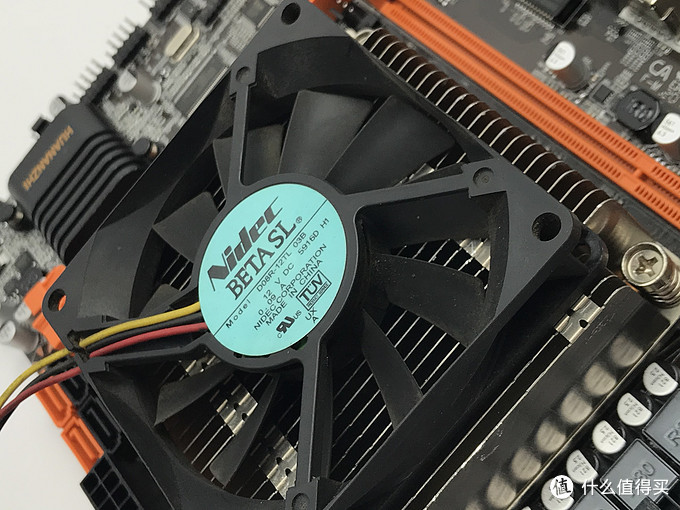

拿著手頭的8015薄扇比劃了一下，貌似不太好固定。最後的解決方案詳見下文。
3. 上內存

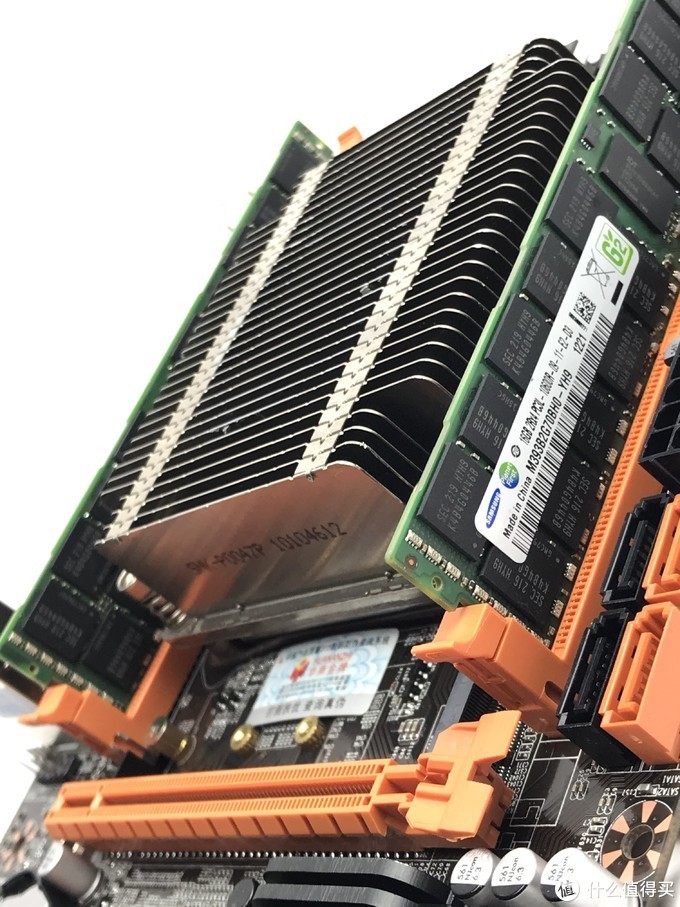

上好了兩條16G的三星內存，是不是感覺威武雄壯了許多。順便科普一下內存的一些常識。
常見的內存一般有UDIMM的ECC和非ECC內存，以及RDIMM的ECC內存，這三種。
主要區別：
UDIMM的非ECC內存，這就是大家最常用的類型了。大部分主板都支持，缺點是穩定性不如帶ECC的內存，而且容量不如RDIMM。優點是延時較小。
帶ECC的UDIMM內存，顧名思義帶糾錯功能。
RDIMM ECC內存，又叫REGECC內存。帶了寄存器。服務器最常用的內存類型，帶有ECC糾錯，穩定性好。而且帶有寄存器，容量可以做的很大。
在DDR３的內存上，最顯著的差別體現在UDIMM的容量最大8GB一根，而RDIMM的ECC內存，可以做到32GB一根。
至於DDR4時代，RDIMM內存得容量更是可以達到256GB的大小，8個插槽就可以達到2TB的容量。
此次使用的三星16GB REGECC內存，雖然速度是1333MHz的，但實際使用的時候可以輕鬆使用主板內的設置，超到1866使用，感覺又賺了幾百萬。
4. 連接控制線，上主板

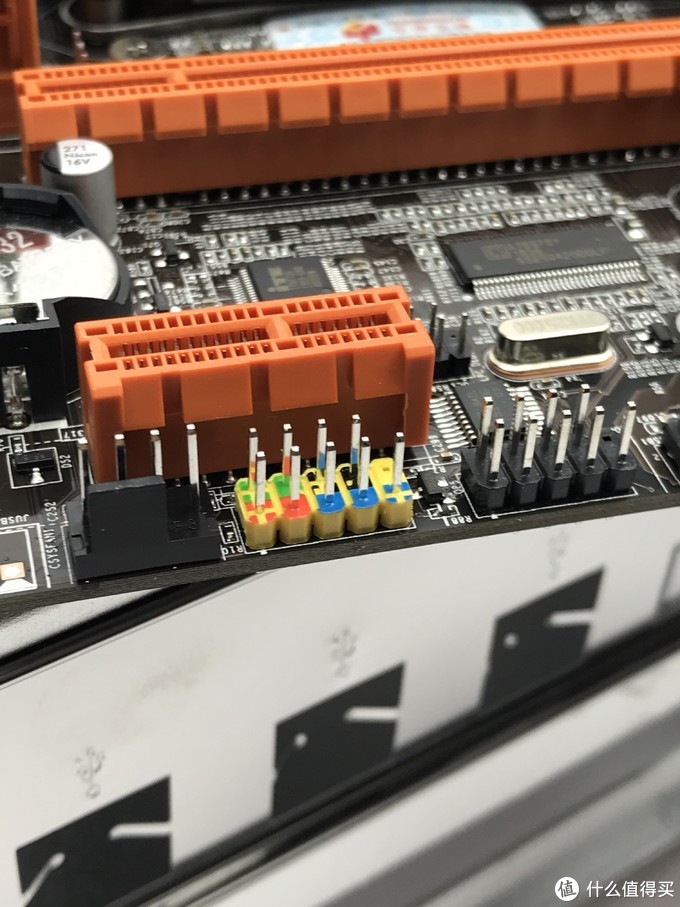

這塊主板前面板控制接頭的顏色很醒目，不怕找不到和接錯，好評

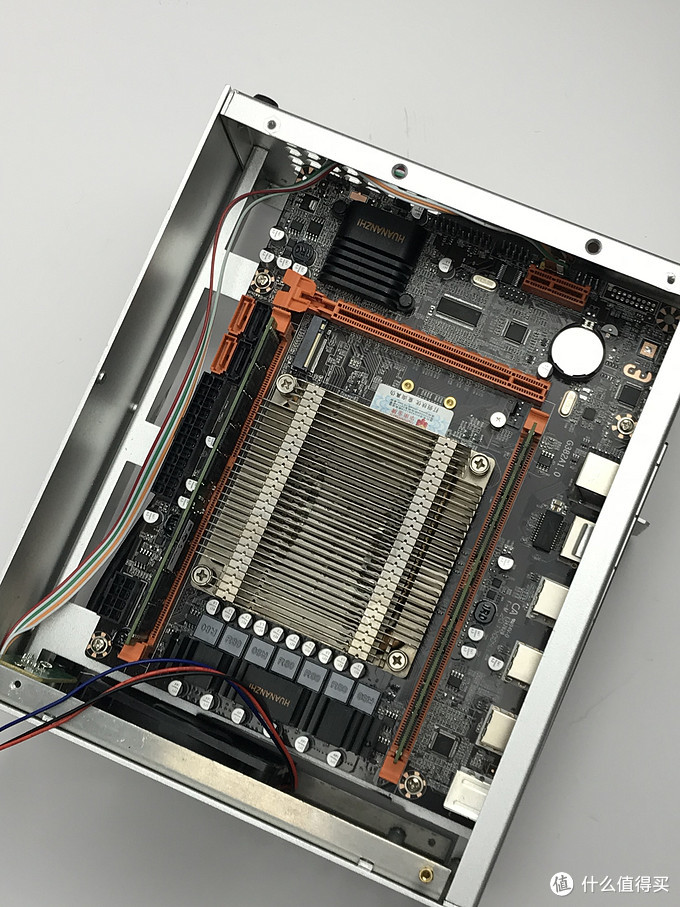

裝入機箱內，可以看到底部幾乎是嚴絲合縫，再長那麼幾毫米就裝不進去了。順便說一下這個S3的結構，底部是開放式的電源倉，設計的時候，小1U電源是平躺在機箱的最底下的，上方最大僅能容納17x17cm的ITX主板。但是今天的裝機，這塊MATX主板的長度遠遠超出了，佔據了一半電源倉的位置。後面就需要對於電源的安裝做一定魔改。
5. 裝電源

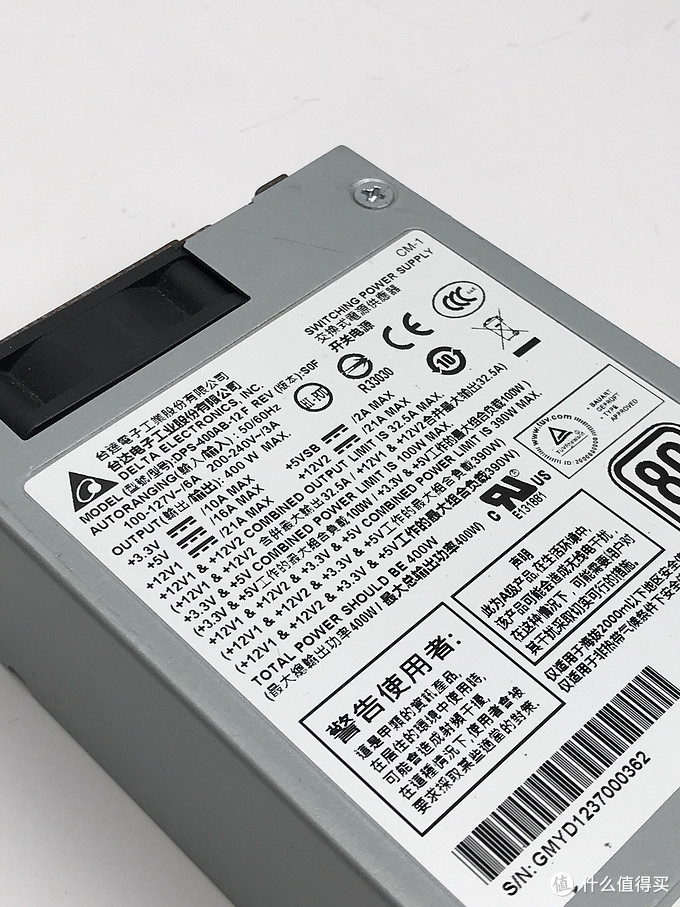

電源使用了台達的400瓦，這個小電源應該是常客了，雖說也是二手的，但成色非常新。淘寶的大眼仔（二手電源專門店家）在也幫忙改了靜音以及確認接口的需求，由於並沒有側透的需求。所以這次電源也就沒有改模組線。
2個12V都能達到21A的電流，應付這個小機箱內能裝的CPU以及顯卡都足夠了。全程保持風扇靜音的狀態。

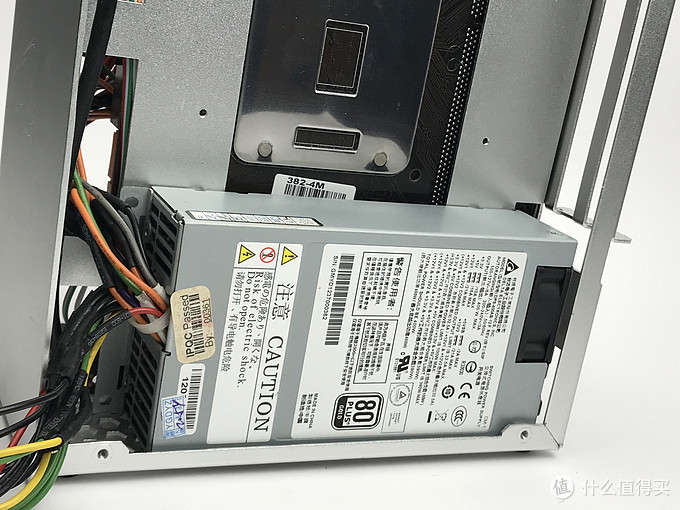

裝入機箱，看到由默認的平躺改為了站立的姿勢。默認的螺絲孔肯定無法固定。於是這個電源是直接用雙面膠固定在底板上的。蘋果的手機裡不都是這樣固定電池的麼。

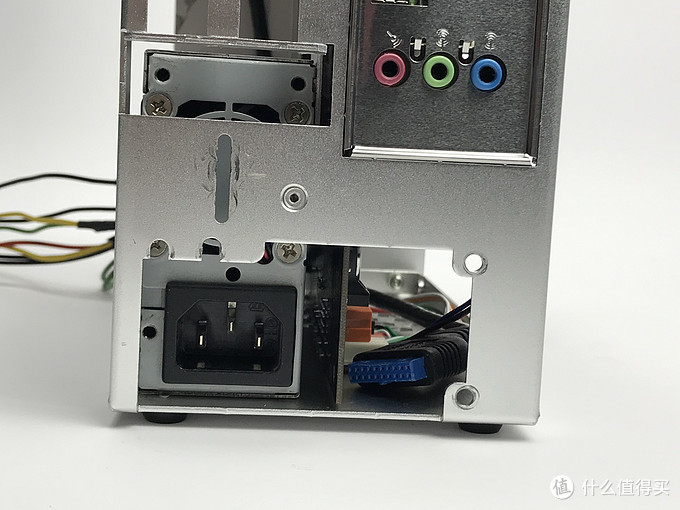

看看後部，給大家感受一下與默認安裝方式的差別。電源線還是能夠正常拔插的。但是右邊恐怕就要一直開一個小孔了，反正眼不見為淨，說不定還能走個線啥的呢。

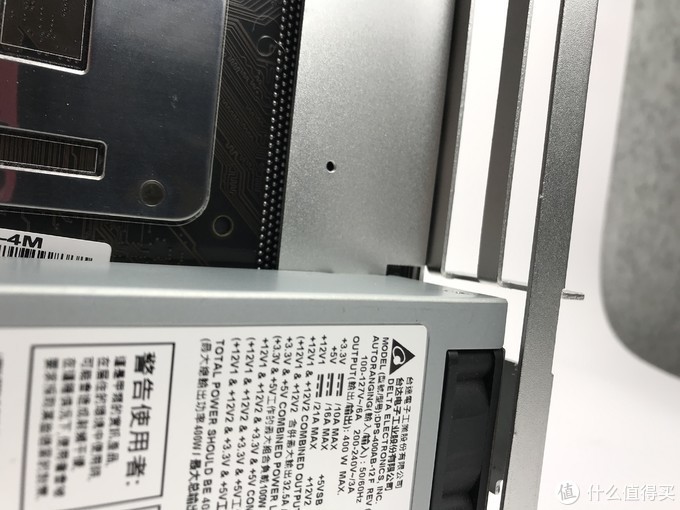

但是這樣的電源直立安裝會影響到PCI槽位。看圖，電源的上沿已經齊平了PCI插槽的固定處。
因此必須空出那麼些距離來方便後面的PCIE設備安裝。同時也兼顧了風扇的散熱。真的是一舉兩得（自我安慰）。
6. 裝顯卡
前面說到，由於主板已經完全擋住了PCIE延長線原來的走線，原配的PCIEx16線已經完全沒有了使用的可能性。只能另想它法。於是尋思著，為什麼不用更細的PCIE X 4的線來代替呢，更容易走線，同時顯卡的性能損失對於入門顯卡來說可以不計。雷電顯卡擴展塢也不是用的PCIE X 4的帶寬嘛。

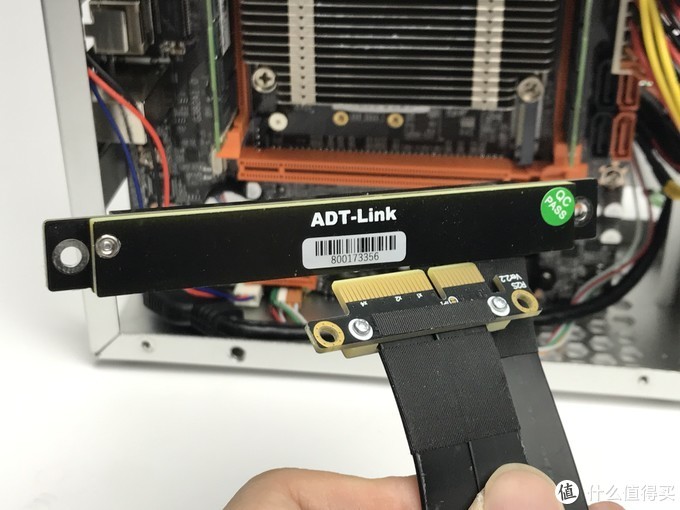

於是就有了這條PCIE X 4的定制線。但是在這條線上也差點兩次翻車。
首先，原定的走側面的方式，由於線材要轉向3次，而且即使是x4的線的寬度和硬度也很大，30CM的長度根本不夠，誰讓當時不多定一些長度呢？（其實還是節約，因為越長越貴。）
難道就要這麼放棄了嘛，去再重新花100多元定一條線嗎？突然靈光一現，甩過主板的正面面，走上方的風扇這裡的空隙呢？
於是說乾就乾，將原來的風扇固定方式從內部固定，改成從箱體上部的散熱孔固定，遷移空出的位置用來走這條線。

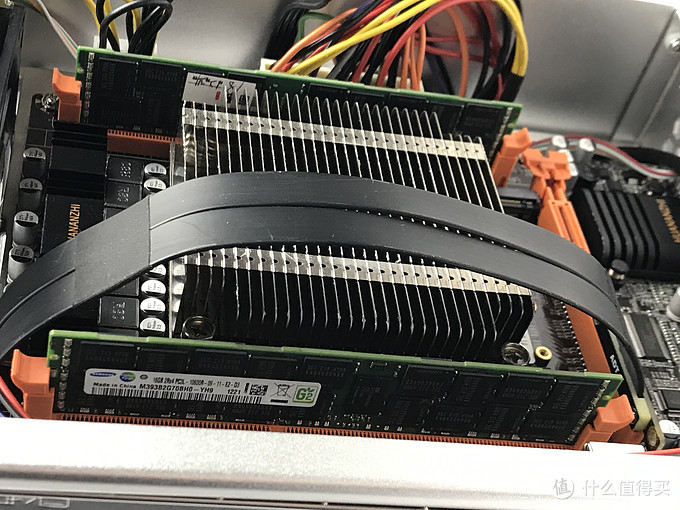

竟然成功了。雖然有些擋散熱器，而且可能會影響到後面的風扇安裝，但只能這樣了。

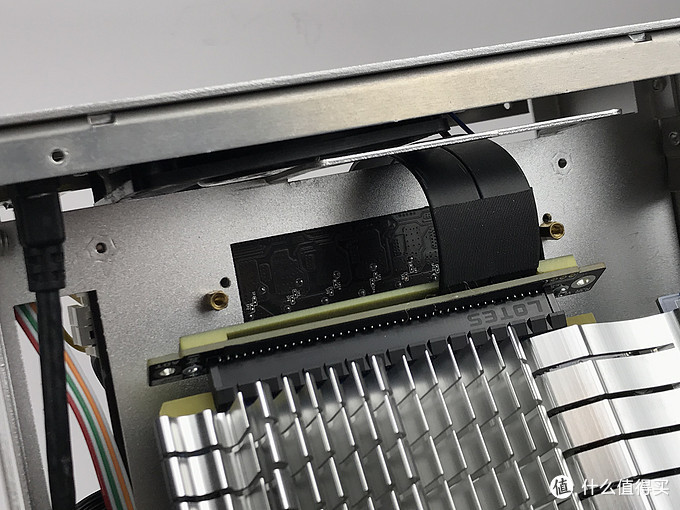

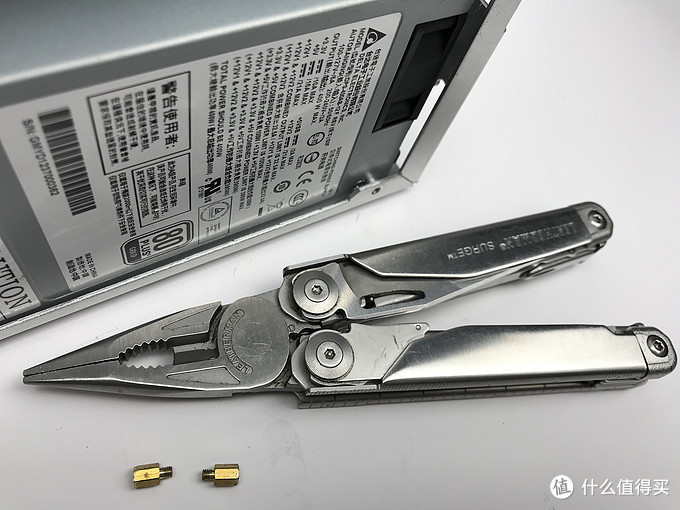

甩到後面插到顯卡上。其實這個PCIE槽的轉向是錯誤的，實際只需直接180度到顯卡就行。誰讓這是臨時想的辦法呢。於是兩個用於固定銅柱也不要了。拿出跟隨多年的萊澤曼-海嘯，幾下就把兩個銅柱擰下了。

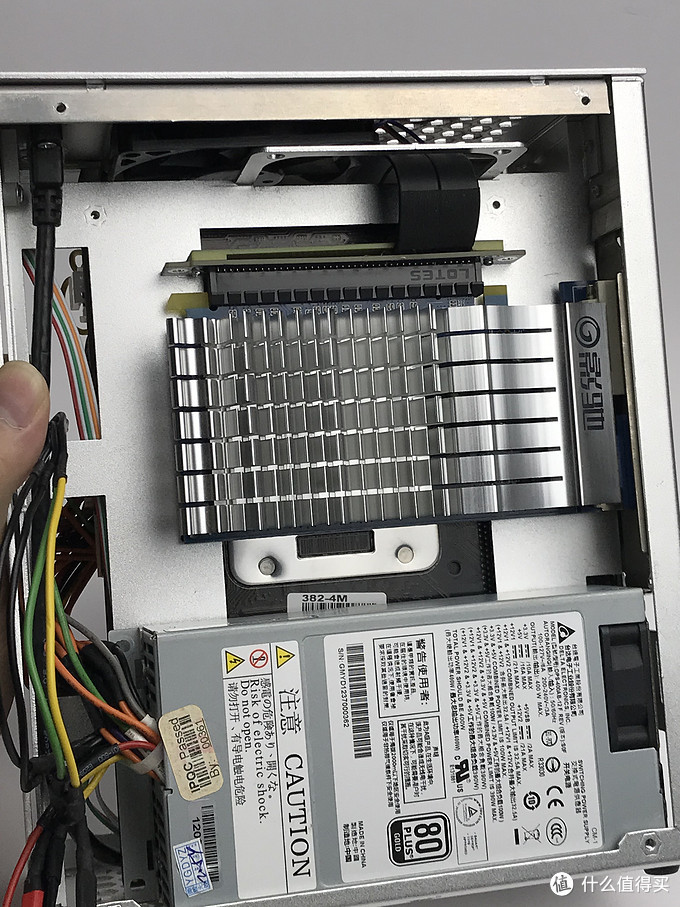

顯卡安裝完畢。這是一塊不帶風扇被動散熱的矮版顯卡，由於電源的關係，原本正好裝入的藍寶石470D黃金版是裝不下了，可惜啊可惜。
這裡還要提一句，對於這種不帶背板的顯卡，由於這種固定方式並不完全牢固（插槽未固定），可能會有一定的晃動並碰到後部金屬機箱，為了消除短路的危險。將後面突出的焊點用電工膠布遮起來。下圖
7. 安裝CPU散熱風扇
這個10元散熱器雖然完美的安裝上去了，但是散熱風扇還是沒著落啊，難道你要讓E5這個服務器的U被動散熱嗎？順便說一下，這個2650 V2 CPU的TDP是95W。
當然不會，既然沒法直接安裝在CPU散熱器上，那麼就換個思路，把他安裝再側板上怎麼樣？
比劃一下位置，將風扇固定在側板上。
由於顯卡PCIE延長線的走線擋住了一部分的散熱器，因此需要將風扇的位置調整一下，沒法直接對著散熱器中心吹。而且這個散熱器又是利用服務器機箱風道的，如果不用大風扇完全吹透的話，恐怕散熱性能會打折扣。

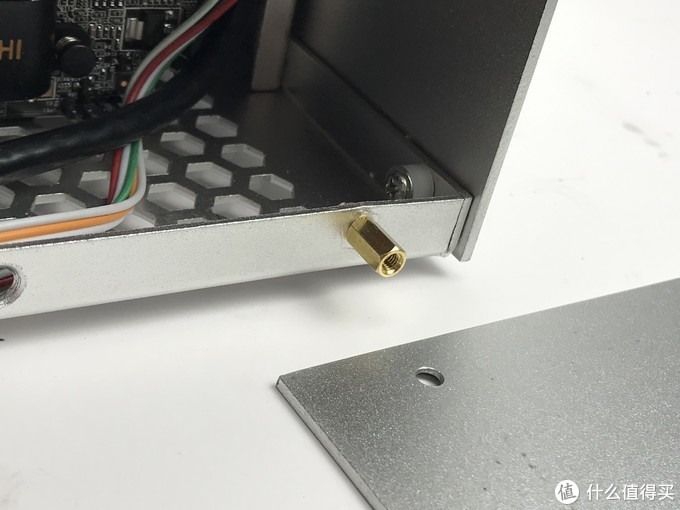

於是一不做二不休，將機箱側板墊高，便於安裝更大的風扇，同時，側板上的這條縫隙，也更利於機箱內部熱量的散出。否則只靠機箱頂部的一個小風扇，恐怕難以將機箱內發熱大戶的熱量完全散出去。
這裡圖上的Nidec 8015，最後換成了一把包豪斯O11上拆下來的1225溫控調速風扇，默認轉速下很安靜。
裝機完成，拍照

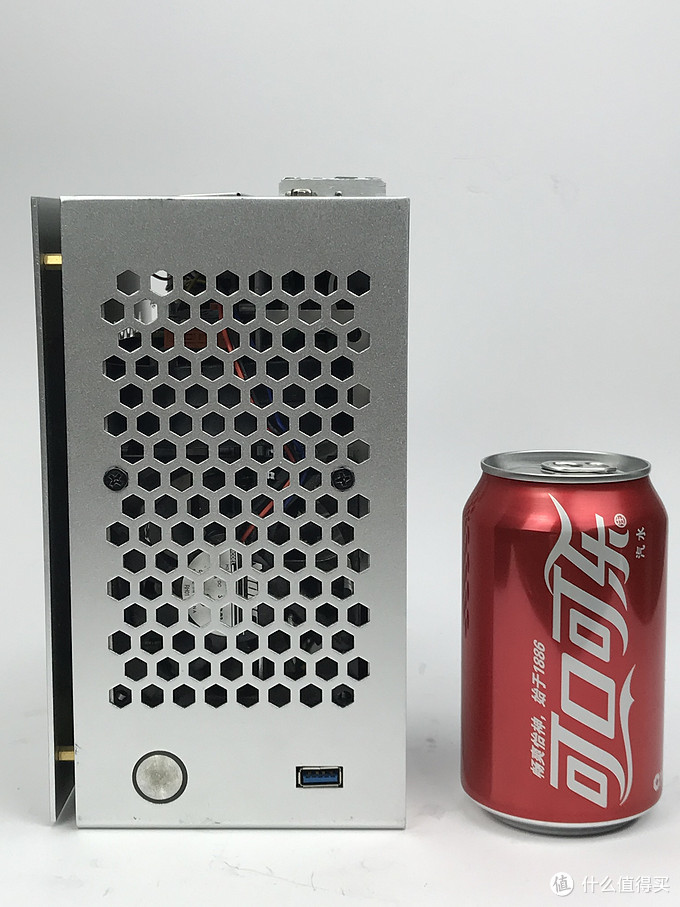

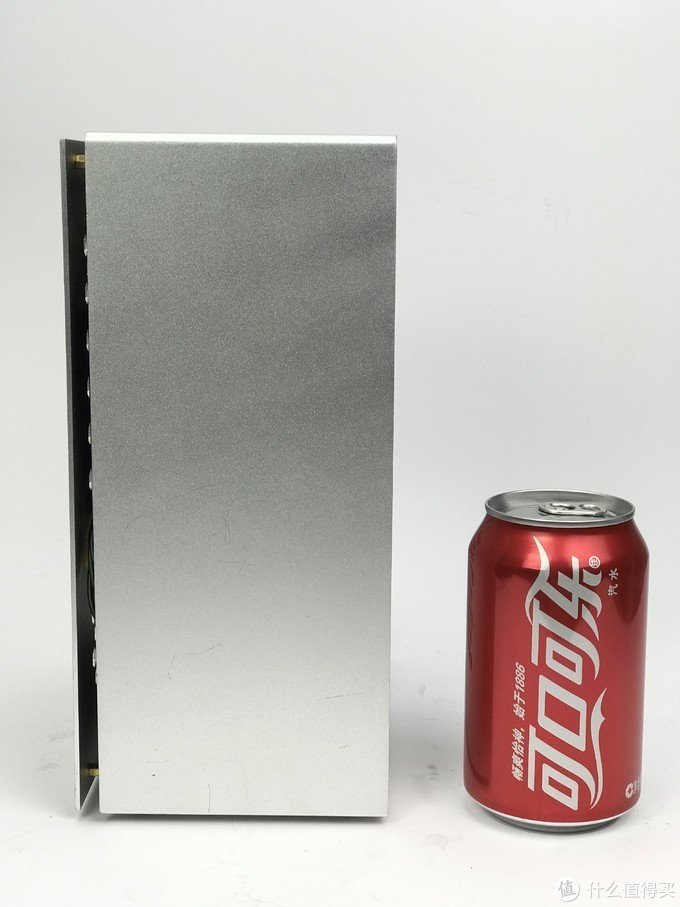

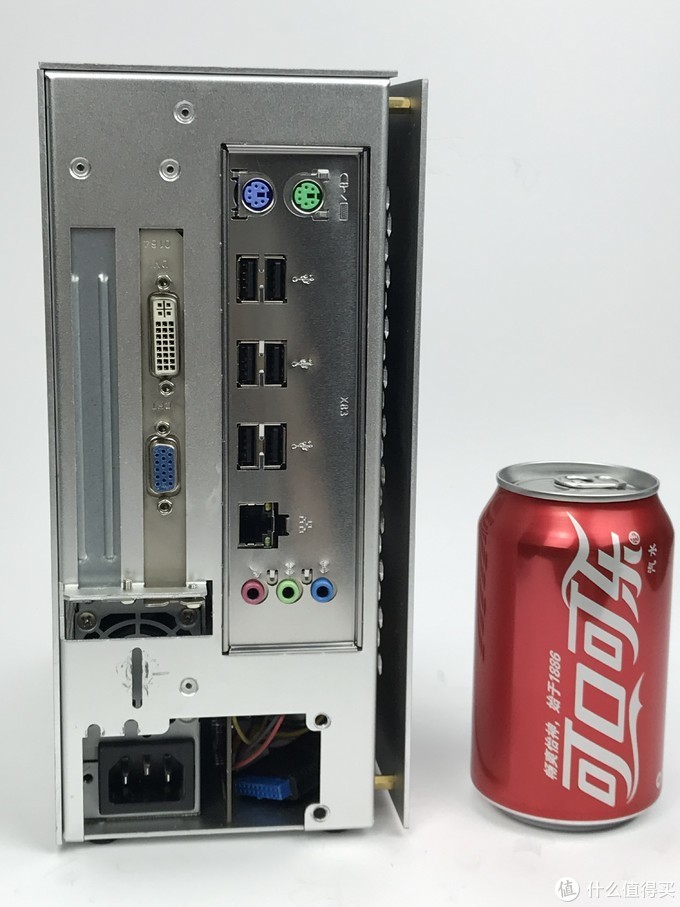

合上側板之後，來幾張與可樂罐的對比照，的確小。基本隨便一個背包或者挎包內一放，就帶走了。
烤機測試：
CPU的跑分就不放了，網上到處都可以查到。大約900分多一些。是原來i5-7200U的4倍左右。

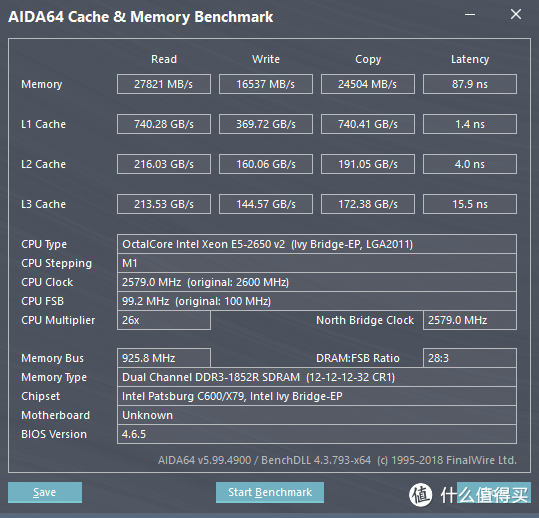

內存性能， 因為這塊主板只能插2條內存組雙通道，所以內存帶寬肯定比不上現在那些超頻到4000MHz的DDR4，不過也能到下面的水平。如果是4通道的話，估計能和現在的DDR4雙通道帶寬打平。日常辦公已經夠了。

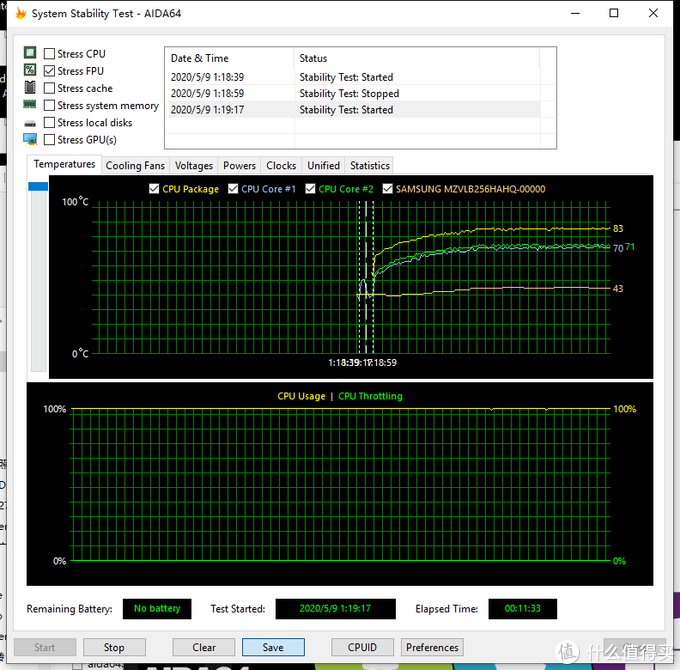

最後是大家最關心的散熱，到底這個10元的散熱器能把這個95瓦的CPU壓住嗎？我們跑一下AIDA最吃CPU功率的單拷FPU看一下。
烤機10分鐘，CPU最後穩定再83度上，以這個體積和10元的散熱器來說，不能要求更高了吧。即使長時間壓個片子啥的也能堅持下來了。以及，可以看到這個時候已經換上三星的PM981的NVME硬盤，這個也是發熱大戶，由於12厘米風扇的散熱面積比較大，把CPU邊上的它一起照顧進去了，發熱控制的也不錯。
總結：
本次裝機並不是推銷什麼，也不是鼓吹什麼洋垃圾萬能。僅僅是個人愛好的一次折騰。
能有一台便宜的、可隨身攜帶的辦公小鋼砲也許是不少人追求的，如何再合理的預算下，利用現有的資源實現這一目的，恐怕各人都不相同。本文僅僅提供一個思路，以及一些折騰的經驗。
針對顯卡薄弱以及主板不帶USB3.0的缺點，後期還會有一些改進，畢竟主板上還有一個PCIE X1的插槽。
